Cabina de tablero fenólico HPL
SVC010 Cabina de tablero fenólico HPL
Cabina para vestidor, de 900x1400 mm y 2000 mm de altura, de tablero fenólico HPL, de 13 mm de espesor, color a elegir; compuesta de: puerta de 600x2000 mm y 2 laterales de 2000 mm de altura; estructura soporte de aluminio anodizado y herrajes de acero inoxidable AISI 316L.

Espesor (mm)
Reacción al fuego
Densidad (kg/m³)
Dimensiones de la cabina (mm)
Longitud (mm)
Profundidad (mm)
Altura (mm)

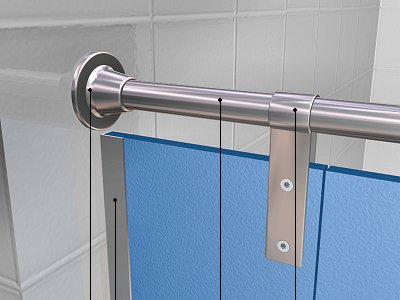

1:
Roseta.
2:
Perfil en U.
3:
Guía superior de perfil.
4:
Pinza de sujeción.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt45cvg010a

Ud

Cabina para vestidor, de 900x1400 mm y 2000 mm de altura, de tablero fenólico HPL, de 13 mm de espesor, color a elegir, Euroclase B-s2, d0 de reacción al fuego; compuesta de: puerta de 600x2000 mm y 2 laterales de 2000 mm de altura; estructura soporte de aluminio anodizado, formada por perfil guía horizontal de sección circular de 25 mm de diámetro, rosetas, pinzas de sujeción de los tableros y perfiles en U de 20x15 mm para fijación a la pared y herrajes de acero inoxidable AISI 316L, formados por bisagras con muelle, llamador con condena e indicador exterior de libre y ocupado, y pies regulables en altura hasta 150 mm.

1,000

23.714,31

23.714,31



Subtotal materiales:

23.714,31

2



Mano de obra



mo011

h

Montador.

0,548

118,70

65,05

mo080

h

Ayudante de montador.

0,548

86,35

47,32



Subtotal mano de obra:

112,37

3



Herramienta menor




%

Herramienta menor

2,000

23.826,68

476,53

Coste de mantenimiento decenal: L 8.627,64 en los primeros 10 años.

Costos directos (1+2+3):

24.303,21


CONCEPTO DE OBRA SVC010: CABINA DE TABLERO FENÓLICO HPL.


CARACTERÍSTICAS TÉCNICAS

Cabina para vestidor, de 900x1400 mm y 2000 mm de altura, de tablero fenólico HPL, de 13 mm de espesor, color a elegir; compuesta de: puerta de 600x2000 mm y 2 laterales de 2000 mm de altura; estructura soporte de aluminio anodizado, formada por perfil guía horizontal de sección circular de 25 mm de diámetro, rosetas, pinzas de sujeción de los tableros y perfiles en U de 20x15 mm para fijación a la pared y herrajes de acero inoxidable AISI 316L, formados por bisagras con muelle, llamador con condena e indicador exterior de libre y ocupado, y pies regulables en altura hasta 150 mm. Incluso ajuste de la hoja, fijación de los herrajes, nivelación y ajuste final. Totalmente montada.



CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE OBRA


DEL SOPORTE.

Se comprobará que su situación se corresponde con la de Proyecto y que la zona de ubicación está completamente terminada.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo. Colocación de los herrajes de colgar. Colocación de la hoja. Colocación de los herrajes de cierre y accesorios. Nivelación y ajuste final.


CONDICIONES DE TERMINACIÓN.

La fijación será adecuada.



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes y salpicaduras.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente colocadas según especificaciones de Proyecto.
