IFA010

Ud

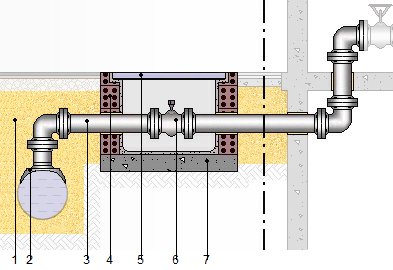

Acometida de abastecimiento de agua potable.

L 7.276,66

Acometida enterrada para abastecimiento de agua potable de 2 m de longitud, que une la red general de distribución de agua potable de la empresa suministradora con la instalación general del edificio, continua en todo su recorrido sin uniones o empalmes intermedios no registrables, formada por tubo de polietileno PE 100, de 32 mm de diámetro exterior, PN=10 atm y 2 mm de espesor, colocada sobre lecho de arena de 15 cm de espesor, en el fondo de la zanja previamente excavada, debidamente compactada y nivelada con pisón vibrante de guiado manual, relleno lateral compactando hasta los costados y posterior relleno con la misma arena hasta 10 cm por encima de la clave de la tubería; collarín de toma en carga colocado sobre la red general de distribución que sirve de enlace entre la acometida y la red; llave de corte de esfera de de diámetro con mando de cuadradillo colocada mediante unión, situada junto a la edificación, fuera de los límites de la propiedad, alojada en caja de registro prefabricada de polipropileno de 30x30x30 cm, colocada sobre solera de concreto simple f'c=210 kg/cm² (3000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 19 mm, consistencia plástica de 15 cm de espesor. Incluso concreto simple f'c=210 kg/cm² (3000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 19 mm, consistencia plástica para la posterior reposición del pavimento existente, accesorios y piezas especiales. El precio no incluye la excavación ni el relleno principal.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt10hmf110akc

m³

Concreto simple f'c=210 kg/cm² (3000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 19 mm, consistencia plástica, premezclado, según ACI 318.

0,231

2.610,35

602,99

mt01ara010a

m³

Arena con granulometría de 0 a 5 mm de diámetro, limpia.

0,224

408,88

91,59

mt37www105q

Ud

Collarín de toma en carga de fundición dúctil con recubrimiento de resina epoxi, para tubos de polietileno o de PVC de 110 mm de diámetro exterior, con toma para conexión roscada de 1" de diámetro, PN=16 atm, con juntas elásticas de EPDM.

1,000

2.834,23

2.834,23

mt37tpa011c

m

Acometida de polietileno PE 100, de 32 mm de diámetro exterior, PN=10 atm y 2 mm de espesor, incluso accesorios de conexión y piezas especiales.

2,000

36,14

72,28

mt11arp100a

Ud

Caja de registro de polipropileno, 30x30x30 cm.

1,000

1.535,24

1.535,24

mt11arp050c

Ud

Tapa de PVC, para cajas de registro de fontanería de 30x30 cm, con cierre hermético al paso de los olores mefíticos.

1,000

939,33

939,33

mt37sve030d

Ud

Válvula de esfera de latón niquelado para roscar de 1", con mando de cuadradillo.

1,000

472,83

472,83

Subtotal materiales:

6.548,49

2

Equipo y maquinaria

mq05pdm010a

h

Compresor portátil eléctrico 2 m³/min de caudal.

0,420

94,38

39,64

mq05mai030

h

Martillo neumático.

0,420

101,07

42,45

mq02rop020

h

Pisón vibrante de guiado manual, de 80 kg, con placa de 30x30 cm, tipo rana.

0,393

86,70

34,07

Subtotal equipo y maquinaria:

116,16

3

Mano de obra

mo020

h

Albañil.

1,008

114,04

114,95

mo113

h

Peón de albañilería.

0,859

82,13

70,55

mo008

h

Fontanero.

0,725

117,18

84,96

mo107

h

Ayudante de fontanero.

0,725

85,08

61,68

Subtotal mano de obra:

332,14

4

Herramienta menor

%

Herramienta menor

4,000

6.996,79

279,87

Coste de mantenimiento decenal: L 363,83 en los primeros 10 años.

Costos directos (1+2+3+4):

7.276,66

CONCEPTO DE OBRA IFA010: ACOMETIDA DE ABASTECIMIENTO DE AGUA POTABLE.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL CONCEPTO DE OBRA.

Se evitará utilizar materiales diferentes en una misma instalación.

CARACTERÍSTICAS TÉCNICAS

Acometida enterrada para abastecimiento de agua potable de 2 m de longitud, que une la red general de distribución de agua potable de la empresa suministradora con la instalación general del edificio, continua en todo su recorrido sin uniones o empalmes intermedios no registrables, formada por tubo de polietileno PE 100, de 32 mm de diámetro exterior, PN=10 atm y 2 mm de espesor, colocada sobre lecho de arena de 15 cm de espesor, en el fondo de la zanja previamente excavada, debidamente compactada y nivelada con pisón vibrante de guiado manual, relleno lateral compactando hasta los costados y posterior relleno con la misma arena hasta 10 cm por encima de la clave de la tubería; collarín de toma en carga colocado sobre la red general de distribución que sirve de enlace entre la acometida y la red; llave de corte de esfera de de diámetro con mando de cuadradillo colocada mediante unión, situada junto a la edificación, fuera de los límites de la propiedad, alojada en caja de registro prefabricada de polipropileno de 30x30x30 cm, colocada sobre solera de concreto simple f'c=210 kg/cm² (3000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 19 mm, consistencia plástica de 15 cm de espesor. Incluso concreto simple f'c=210 kg/cm² (3000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 19 mm, consistencia plástica para la posterior reposición del pavimento existente, accesorios y piezas especiales.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la excavación ni el relleno principal.
