UCM010 |
m² |
Cobertura metálica. |
L 1.431,11 |
|

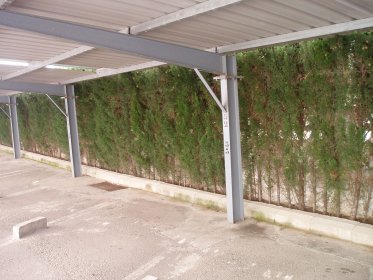

Estructura para cobertura de plazas de estacionamiento situadas al aire libre, compuesta de: cimentación de concreto reforzado, realizada con concreto f'c=210 kg/cm² (3000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 12,5 mm, consistencia blanda, mezclado en obra, y fundido con medios manuales, y acero Grado 60 (fy=4200 kg/cm²); pórticos de acero A 36, en perfiles laminados en caliente y cubierta metálica formada con lámina perfilada de acero galvanizado de 0,6 mm de espesor. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt10hmf110abb |
m³ |
Concreto simple f'c=100 kg/cm² (1000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 19 mm, consistencia blanda, premezclado, según ACI 318. |
0,010 |
1.788,01 |
17,88 |
|
mt08aaa010a |
m³ |
Agua. |
0,022 |
32,23 |
0,71 |
|
mt01arg000i |
m³ |
Arena cribada. |
0,055 |
294,90 |
16,22 |
|
mt01arg001ie |
m³ |
Agregado grueso homogeneizado de tamaño máximo 12,5 mm. |
0,083 |
270,72 |
22,47 |
|
mt08cem000i |
kg |
Cemento gris en sacos. |
35,840 |
3,51 |
125,80 |
|
mt07aco110g |
kg |
Acero en varillas corrugadas, Grado 60 (fy=4200 kg/cm²), de varios diámetros, según ASTM A 615. |
4,000 |
19,94 |
79,76 |
|
mt07aco020a |
Ud |
Separador homologado para cimentaciones. |
0,800 |
2,88 |
2,30 |
|
mt07ala000f |
kg |
Acero laminado A 36, en perfiles laminados en caliente, según ASTM A 36, marquesinas, para aplicaciones estructurales, incluso placas de anclaje a cimentación, correas y piezas especiales. |
17,500 |
42,70 |
747,25 |
|
mt27pfi010 |
l |
Imprimación de secado rápido, formulada con resinas alquídicas modificadas y fosfato de zinc. |
0,167 |
127,08 |
21,22 |
|
mt13ccg010a |
m² |
Lámina perfilada de acero galvanizado, espesor 0,6 mm. |
1,050 |
164,44 |
172,66 |
|
mt13ccg030d |
Ud |
Tornillo autorroscante de 6,5x70 mm de acero inoxidable, con arandela. |
3,000 |
13,16 |
39,48 |
|
Subtotal materiales: |
1.245,75 |
||||
|
2 |
Equipo y maquinaria |
||||
|
mq01ret020b |
h |
Retrocargadora sobre neumáticos, de 70 kW. |
0,117 |
704,63 |
82,44 |
|
mq06hor010 |
h |
Mezcladora de concreto. |
0,082 |
32,41 |
2,66 |
|
mq08sol010 |
h |
Equipo de oxicorte, con acetileno como combustible y oxígeno como comburente. |
0,012 |
142,20 |
1,71 |
|
mq08sol020 |
h |
Equipo y elementos auxiliares para soldadura eléctrica. |
0,012 |
59,81 |
0,72 |
|
Subtotal equipo y maquinaria: |
87,53 |
||||
|
3 |
Mano de obra |
||||
|
mo042 |
h |
Armador. |
0,035 |
68,66 |
2,40 |
|
mo089 |
h |
Ayudante de armador. |
0,035 |
50,60 |
1,77 |
|
mo018 |
h |
Fierrero. |
0,234 |
66,42 |
15,54 |
|
mo059 |
h |
Ayudante de fierrero. |
0,234 |
48,37 |
11,32 |
|
mo113 |
h |
Peón de albañilería. |
0,123 |
46,20 |
5,68 |
|
mo112 |
h |
Peón especializado de albañilería. |
0,129 |
47,17 |
6,08 |
|
Subtotal mano de obra: |
42,79 |
||||
|
4 |
Herramienta menor |
||||
|
% |
Herramienta menor |
4,000 |
1.376,07 |
55,04 |
|
|
Coste de mantenimiento decenal: L 200,36 en los primeros 10 años. |
Costos directos (1+2+3+4): |
1.431,11 |
|||
Pliego de condiciones
|
CONCEPTO DE OBRA UCM010: COBERTURA METÁLICA. CARACTERÍSTICAS TÉCNICAS Suministro y montaje de estructura para cobertura de plazas de estacionamiento situadas al aire libre, compuesta de: CIMENTACIÓN: formada por zapatas y correas de concreto reforzado sobre capa de concreto de limpieza, realizadas con concreto f'c=210 kg/cm² (3000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 12,5 mm, consistencia blanda, mezclado en obra, y fundido con medios manuales, y acero Grado 60 (fy=4200 kg/cm²); PÓRTICOS: formados por columnas, vigas y correas de acero A 36, en perfiles laminados en caliente, mediante uniones soldadas, con imprimación anticorrosiva realizada en taller; CUBIERTA: formada con lámina perfilada de acero galvanizado de 0,6 mm de espesor, fijada a correa estructural. Incluso parte proporcional de excavación, placas de anclaje a cimentación, curado del concreto, traslapes, accesorios de fijación, remates laterales, juntas de estanqueidad, encuentros y piezas especiales de remate. Trabajado y montado en taller y colocado en obra. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida en verdadera magnitud, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE OBRA AMBIENTALES. Se suspenderán los trabajos de fundido cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C. DEL CONTRATISTA. Dispondrá en obra de una serie de medios, en previsión de que se produzcan cambios bruscos de las condiciones ambientales durante el fundido o posterior periodo de fraguado, no pudiendo comenzarse el fundido de los diferentes elementos sin la autorización por escrito del director de la ejecución de la obra. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Excavación de tierras. Formación de la capa de concreto de limpieza. Colocación de la armadura de la cimentación. Preparación del concreto. Fundido y compactación del concreto. Colocación y nivelación de las placas de anclaje. Curado del concreto. Replanteo y marcado de ejes de columnas. Ejecución de la estructura metálica de los pórticos. Aplomado. Fijación de la lámina de cubierta a los pórticos. Ejecución de encuentros especiales y remates. CONDICIONES DE TERMINACIÓN. Su dimensionamiento garantizará la estabilidad, con flecha mínima, del conjunto. Será estanca al agua. Todos los componentes metálicos tendrán libre dilatación. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá, en verdadera magnitud, la superficie realmente ejecutada según especificaciones de Proyecto. |
