EMM030

Ud

Pie de columna.

L 540,54

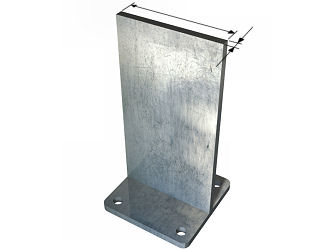

Pie de columna en "T" con lama interior de acero S235JR, con protección Z275 frente a la corrosión, de 80x4 mm en la zona a conectar con la columna y 80x80x6 mm en la conexión inferior, formando un apoyo fijo de 150 mm de altura para columna de madera, fijado a la estructura portante de concreto con 4 anclajes químicos con varillas roscadas de 8 mm de diámetro, y fijado a la columna con 4 tornillos autoperforantes para madera, de 4,5 mm de diámetro y 40 mm de longitud, de acero galvanizado con revestimiento de cromo.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt07mee530aaao

Ud

Pie de columna en "T" con lama interior de acero S235JR, con protección Z275 frente a la corrosión, de 80x4 mm en la zona a conectar con la columna, 80x80x6 mm en la conexión inferior y 6 mm de espesor, para formación de apoyo fijo de 150 mm de altura.

1,000

139,36

139,36

mt26reh305ac

Ud

Anclaje compuesto por varilla roscada de acero galvanizado calidad 5.8, según ISO 898-1 de 8 mm de diámetro, y 150 mm de longitud, tuerca y arandela, para fijaciones sobre estructuras de concreto.

4,000

28,27

113,08

mt26reh102a

Ud

Ampolla de resina de viniléster de alta resistencia, libre de estireno, de 8 mm de diámetro, a base de metacrilato de uretano, endurecedor y arena de cuarzo o corindón, para la ejecución de anclajes químicos estructurales.

4,000

61,13

244,52

mt07mee570aa

Ud

Tornillo autoperforante para madera, de 4,5 mm de diámetro y 40 mm de longitud, de acero galvanizado con revestimiento de cromo.

4,000

2,33

9,32

Subtotal materiales:

506,28

2

Mano de obra

mo048

h

Carpintero de estructura de madera.

0,326

54,39

17,73

mo095

h

Ayudante de carpintero de estructura de madera.

0,148

40,06

5,93

Subtotal mano de obra:

23,66

3

Herramienta menor

%

Herramienta menor

2,000

529,94

10,60

Coste de mantenimiento decenal: L 10,81 en los primeros 10 años.

Costos directos (1+2+3):

540,54

CONCEPTO DE OBRA EMM030: PIE DE COLUMNA.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL CONCEPTO DE OBRA.

La zona de soldadura no se pintará. No se pondrá en contacto directo el acero con otros metales ni con yesos.

CARACTERÍSTICAS TÉCNICAS

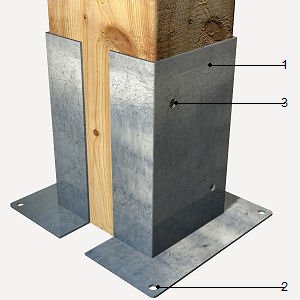

Suministro y colocación de pie de columna en "T" con lama interior de acero S235JR, con protección Z275 frente a la corrosión, de 80x4 mm en la zona a conectar con la columna, 80x80x6 mm en la conexión inferior y 6 mm de espesor, formando un apoyo fijo de 150 mm de altura para columna de madera; fijado a la estructura portante de concreto con 4 anclajes químicos formados por varillas roscadas de 8 mm de diámetro con ampollas de resina vinílica. Incluso parte proporcional de replanteo y marcado de los puntos de anclaje, ejecución de los taladros, colocación de las ampollas químicas con las varillas roscadas para la fijación de la pieza a la estructura portante.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE OBRA

PROCESO DE EJECUCIÓN

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
