IUS060

Ud

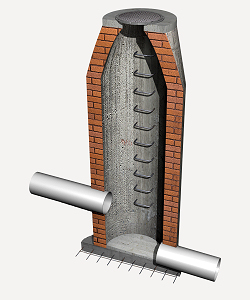

Buzón de inspección de albañilería de ladrillo.

L 8.696,33

Pozo de registro de mampostería de ladrillo cerámico macizo de 1 pie de espesor, de 0,80 m de diámetro interior y 1,6 m de altura útil interior, sobre solera de 25 cm de espesor de concreto reforzado f'c=280 kg/cm² (4000 psi), clase de exposición F0 S1 P1 C1, tamaño máximo del agregado 19 mm, consistencia blanda ligeramente armada con malla soldada, con cierre de tapa circular y marco de fundición carga de rotura 125 kN, instalado en aceras, zonas peatonales o estacionamientos comunitarios.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt10haf110kkc

m³

Concreto f'c=280 kg/cm² (4000 psi), clase de exposición F0 S1 P1 C1, tamaño máximo del agregado 19 mm, consistencia blanda, premezclado, según ACI 318.

0,507

2.853,52

1.446,73

mt07ame120ii

m²

Malla soldada tipo 6x6 2/2 de acero Grado 70, con varillas lisas espaciadas 15,24x15,24 cm de 6,65 mm de diámetro, según ASTM A 185 y ASTM A 497.

1,690

69,51

117,47

mt10hmf110ftb

m³

Concreto simple f'c=315 kg/cm² (4500 psi), clase de exposición F0 S2 P1 C0, tamaño máximo del agregado 19 mm, consistencia blanda, premezclado, según ACI 318.

0,111

3.207,94

356,08

mt04lma010b

Ud

Ladrillo cerámico macizo de elaboración mecánica para revestir, 25x12x5 cm.

540,000

5,60

3.024,00

mt08aaa010a

m³

Agua.

0,102

32,46

3,31

mt01arg005a

t

Arena de cantera, para mortero mezclado en obra.

0,823

445,33

366,51

mt08cem000i

kg

Cemento gris en sacos.

144,191

3,53

508,99

mt08adt010

kg

Aditivo hidrófugo para impermeabilización de morteros u concretos.

0,724

25,96

18,80

mt46phm050

Ud

Pate de polipropileno conformado en U, para pozo, de 330x160 mm, sección transversal de D=25 mm.

4,000

122,58

490,32

mt46tpr010a

Ud

Tapa circular y marco de fundición dúctil de 660 mm de diámetro exterior y 40 mm de altura, paso libre de 550 mm, para pozo, carga de rotura 125 kN. Tapa revestida con pintura bituminosa y marco sin cierre ni junta.

1,000

1.239,04

1.239,04

Subtotal materiales:

7.571,25

2

Equipo y maquinaria

mq06hor010

h

Mezcladora de concreto.

0,386

32,22

12,44

Subtotal equipo y maquinaria:

12,44

3

Mano de obra

mo041

h

Albañil de obra civil.

10,740

51,80

556,33

mo087

h

Ayudante de albañil de obra civil.

10,115

38,14

385,79

Subtotal mano de obra:

942,12

4

Herramienta menor

%

Herramienta menor

2,000

8.525,81

170,52

Coste de mantenimiento decenal: L 434,82 en los primeros 10 años.

Costos directos (1+2+3+4):

8.696,33

CONCEPTO DE OBRA IUS060: BUZÓN DE INSPECCIÓN DE ALBAÑILERÍA DE LADRILLO.

CARACTERÍSTICAS TÉCNICAS

Formación de pozo de registro de mampostería de ladrillo cerámico macizo de 1 pie de espesor, de 0,80 m de diámetro interior y 1,6 m de altura útil interior, formado por: solera de 25 cm de espesor de concreto reforzado f'c=280 kg/cm² (4000 psi), clase de exposición F0 S1 P1 C1, tamaño máximo del agregado 19 mm, consistencia blanda ligeramente armada con malla soldada tipo 6x6 2/2 de acero Grado 70, pozo cilíndrico y cono asimétrico en coronación de 0,50 m de altura, construidos ambos con mampostería de ladrillo cerámico macizo de 25x12x5 cm, recibido con mortero de cemento, confeccionado en obra, dosificación 1:6, de 1 cm de espesor, enfoscado y bruñido por el interior con mortero de cemento, confeccionado en obra, con aditivo hidrófugo, dosificación 1:3 formando aristas y esquinas a media caña, con cierre de tapa circular y marco de fundición carga de rotura 125 kN, instalado en aceras, zonas peatonales o estacionamientos comunitarios. Incluso preparación del fondo de la excavación, formación de canal en el fondo del buzón con concreto simple f'c=315 kg/cm² (4500 psi), clase de exposición F0 S2 P1 C0, tamaño máximo del agregado 19 mm, consistencia blanda, empalme y rejuntado del encuentro de los ramales colectores con el buzón y sellado de juntas con mortero, recibido de escalera, anillado superior, recibido de marco, ajuste entre tapa y marco y enrase de la tapa con el pavimento. Totalmente montado, conexionado y probado sin incluir la excavación ni el relleno del trasdós.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS CONCEPTOS DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes, en especial durante el relleno y compactación de agregados, y frente al tráfico pesado.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
